Automatisches Labor-Sicherheitssystem
Vollautomatisierte Geschlossenstellungskontrolle mit optionaler Leckageprüfung für Gasentnahmestellen in Schul- und Laborräumen
Sichere Gasversorgung von Laboren in Schulen und Forschungseinrichtungen – normkonform, zuverlässig, automatisiert.
Sicherheit, Komfort und Normenkonformität in einer Einheit.
Vollautomatische Gasabsperrung
Das System überprüft vor jedem Betrieb, ob die Gasentnahmestellen im Schul- oder Laborraum geschlossen sind und gibt erst dann die Gaszufuhr frei.
Zuverlässiger Schutz vor Gasansammlung & Explosion
Das Sicherheitsventil besteht aus einem Doppel-Magnetventil mit integriertem Drucksensor und verhindert das Gas austritt. Im Störfall – etwa bei einer Gasleckage oder bei Druckabfall – schließt es die Gaszufuhr automatisch und zuverlässig ab.
Einfach zu bedienen

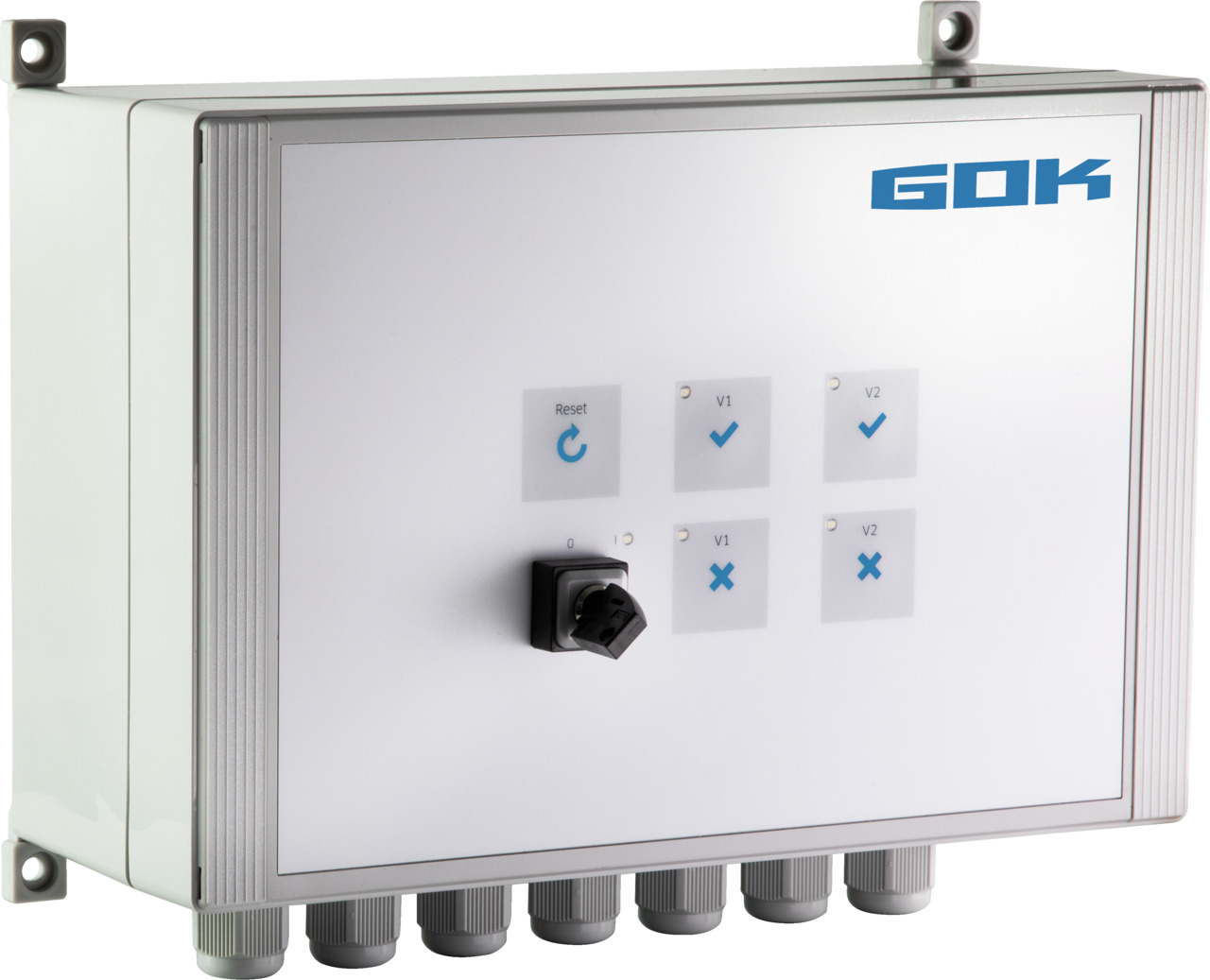

Die Bedienung erfolgt direkt am Gerät bei der LCU 300 Compact oder über die angeschlossene Fernsteuerung FB 300 über Taster. Alle Betriebszustände werden auf der Fernsteuerung sowie durch eine Multicolor-LED im Gerät klar verständlich dargestellt. Eine Übersicht der LED-Bedeutungen befindet sich auf dem Gehäusedeckel.
Normkonform & zertifiziert
Erfüllt die Anforderungen von DVGW Arbeitsblatt G 621 und DIN 30666 – ideal für Schulen, Labore und Forschungseinrichtungen.
Sicherheit für Lehrkräfte, Schüler und Laborpersonal
Vor jeder Nutzung prüft die Steuerung der LCU 300 automatisch, ob sämtliche Entnahmestellen geschlossen sind und der erforderliche Eingangsdruck vorhanden ist. Erst nach erfolgreicher Prüfung wird die Gaszufuhr freigegeben.
Mit der Steuerung können zwei unterschiedliche Ventile angesteuert werden; eine zentrale Absperreinrichtung VCC ohne Geschlossenheitskontrolle, sowie ein Laborsicherheitsventil VCL mit Doppelmagnetventil oder ein Laborsicherheitsventil VAL mit einem Magnetventil zur Geschlossenheitskontrolle nach DVGW-Arbeitsblatt G 621 (A).
Über den integrierten DIP-Schalter lässt sich das automatische Labor-Sicherheitssystem flexibel konfigurieren und bei Bedarf um eine zusätzliche Leckageprüfeinrichtung erweitern. Somit lassen sich wiederkehrende Dichtheitsprüfungen von flexiblen Leitungen realisieren – wie durch die DIN 30666 gefordert.
Flexibel einsetzbar – vom Unterrichtsraum bis zum Forschungslabor

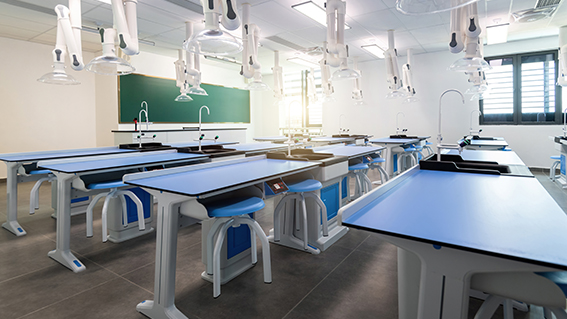

Unterrichtsräume
Sorgt für eine sichere und normgerechte Gasversorgung im Unterricht.
Lehrer- & Schülertische
Gewährleistet die sichere Nutzung durch getrennte Überwachung der Entnahmestellen für Lehrer und Schüler.
Forschungslabore
Überwacht die Gasversorgung in anspruchsvollen Laborumgebungen.
Für wen ist das Automatische Labor-Sicherheitssystem gemacht?
Schulen, Labore & technische Ausbildungsräume
Lernen, Forschen und Experimentieren jederzeit unter sicheren Bedingungen.
Professionelle Laboreinrichter & Möbelbauer
Einfache Montage und individuelle Konfiguration durch DIP-Schalter, Erleichterte Wartung durch Multicolor-LED-Anzeige.
Planer & Ingenieurbüros
Normgerechte Lösung nach DVGW 621 (A) und DIN 30666, planungssicher und geprüft.
Automatisches Labor-Sicherheitssystem - nach DVGW Arbeitsblatt G 621 (A)
Automatisches Labor-Sicherheitssystem für Gasentnahmestellen in Laboren, Unterrichts- und technischen Arbeitsräumen gemäß DVGW-Arbeitsblatt G 621 (A) sowie DIN 30666 zur Sicherstellung und Überwachung einer sicheren Gasversorgung in Laborumgebungen.

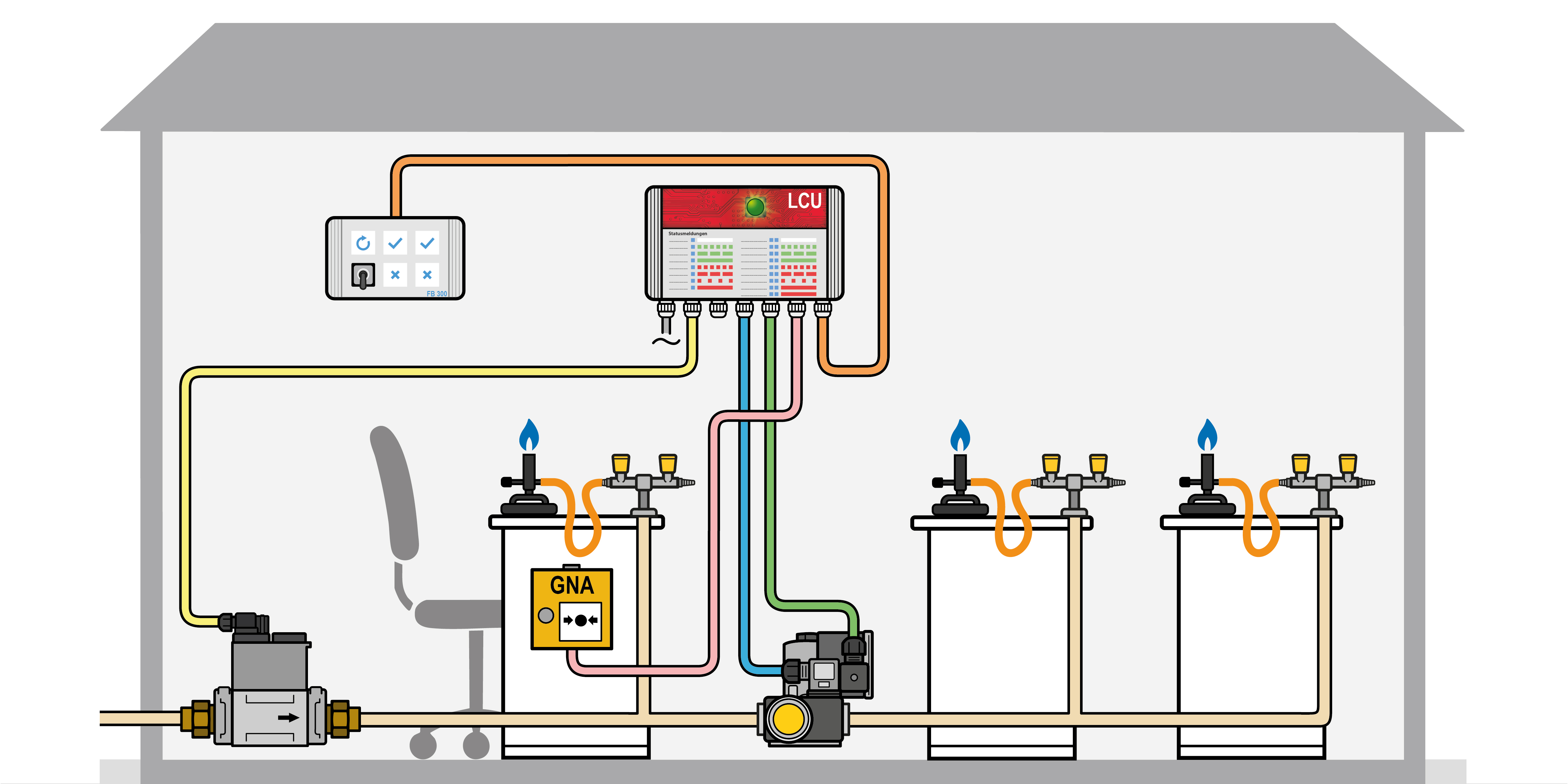

Automatisches Labor-Sicherheitssystem bestehend aus:
- Laborsteuerung LCU
- zentrale Absperreinrichtung VCC als Absperrventil vor der Entnahmestelle am Lehrerpult
- Laborsicherheitsventil VCL mit Geschlossenheitskontrolle und optionaler Leckageprüfung vor den Schüler-Entnahmestellen
Die Komponenten des Labor-Sicherheitssystems Typ LCU
Technische Daten & Downloads

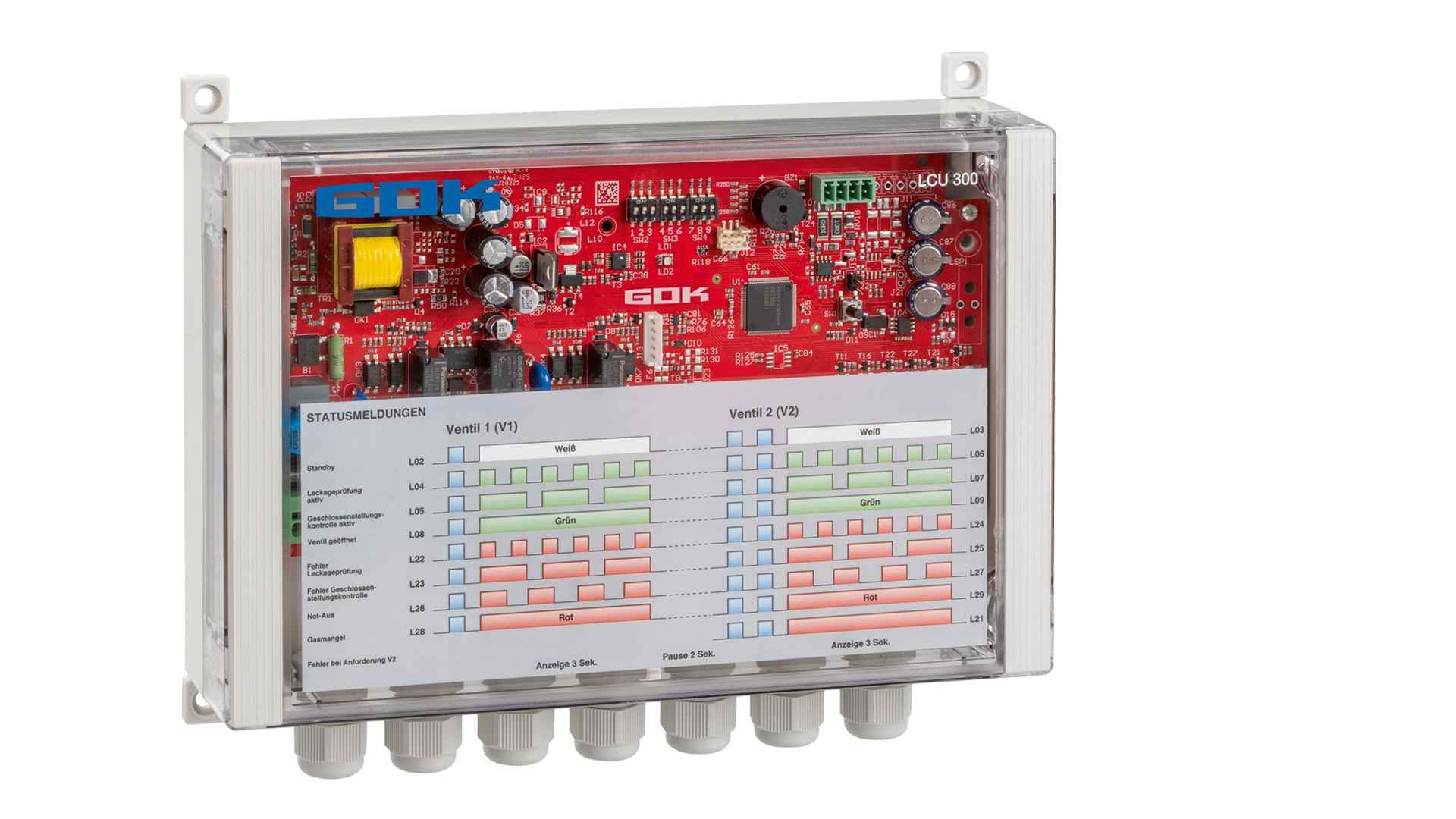

| Typ | LCU 300 |
|---|---|
| Betriebsspannung | 230 V ~ / 50–60 Hz |
| Leistungsaufnahme | max. 90 VA |
| Schutzart | IP 54 |
| Umgebungstemperatur | 0 - 60 °C |
| Gehäuse | Aufputz-Kunststoff, lichtgrau (RAL 7035), klarer Plexiglasdeckel |
| Anzeige | RGB-LED für Betriebs- und Fehlerzustände |
| Optional | Leckageprüfung nach DIN 30666 |
| Zertifizierung | DIN EN 13611, EU/2016/426, EG-Baumuster geprüft |
| Ventilvarianten | VCC = Zentrale Absperreinrichtung VCL = Laborsicherheitsventil mit Doppelmagnetventil VAL = Laborsicherheitsventil mit einem Magnetventil |
|---|---|
| Baureihe | 3 = Baureihe 3 4 = Baureihe 4 |
| Nenndurchmesser | 15 = DN 15 20 = DN 20 25 = DN 25 |
| Anschluss | R = Innengewinde Rp VH = Innengewinde Rp mit MS-Verschraubung |
| Eingangsdruck | 3 = 360 mbar 5 = 500 mbar |
Downloads
- Labor-Steuerung LCU 300ADWML (Aufputz-Kunststoff-Gehäuse)
- Fernbedienung FB 300ADM (Aufputz-Kunststoff-Gehäuse)
- Zentrale Absperreinrichtung VCC 320R03W
- Zentrale Absperreinrichtung VCC 415VH05W
- Zentrale Absperreinrichtung VCC 420VH05W
- Zentrale Absperreinrichtung VCC 425VH05W
- Labor-Sicherheitsventil VCL 320R03WE
- Labor-Sicherheitsventil VCL 320R03WL
- Labor-Sicherheitsventil VCL 415VH05WE
- Labor-Sicherheitsventil VCL 415VH05WL
- Labor-Sicherheitsventil VCL 420VH05WE
- Labor-Sicherheitsventil VCL 420VH05WL
- Labor-Sicherheitsventil VCL 425VH05WE
- Labor-Sicherheitsventil VCL 425VH05WL
- Ventil-Steuerung SCU 100ADW (Aufputz-Kunststoff-Gehäuse)
- Ventil-Steuerung SCU 100EDW (Einbau-Kunststoff-Gehäuse)
- Ventil-Steuerung SCU 100UDW (Unterputz-Kunststoff-Gehäuse)
- Not-Aus-Taster Hinterglas GNA
Downloads
- Inbetriebnahme/Einweisung Laborsicherheitssysteme Typ: VCC/VCL/LCU - Abrechnung pauschal
- Inbetriebnahme/Einweisung Laborsicherheitssysteme Typ: VCC/VCL/LCU - Abrechnung nach Aufwand
- Wiederkehrende Prüfung Laborsicherheitssysteme VCC/VCL/LCU - Abrechnung pauschal
- Wiederkehrende Prüfung Laborsicherheitssysteme VCC/VCL/LCU - Abrechnung nach Aufwand
