Flüssig-Entnahmeventil 7550G

für Gasbehälter

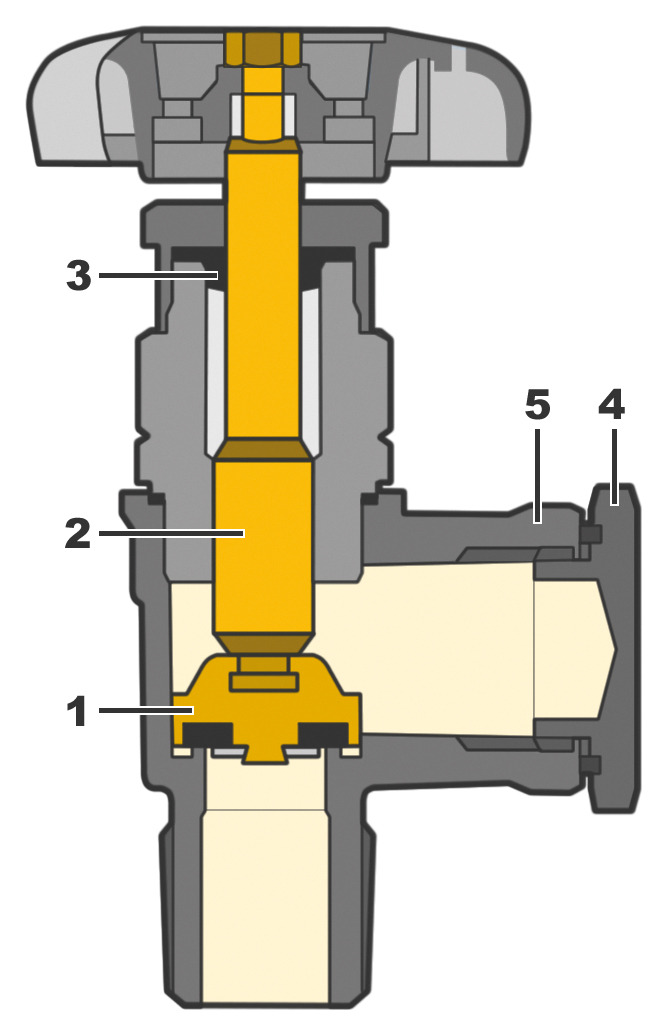

Die Ventilkonstruktion mit Dichtkegel, Ventilspindel mit Dichtung und Verschlussstopfen ist als Eckventil mit Handbetätigung ausgeführt. Der Verschlussstopfen im Ausgangsanschluss ist mit einer Entlastungsöffnung von 3,0 mm Durchmesser versehen, die erst beim Lösen des Verschlussstopfens wirksam wird.

Das Ventil ist am Anschluss zum Gasbehälter zusätzlich mit einem Innengewinde 3/4 x 28 UN zur Aufnahme eines Tauchrohres versehen.

Maximal zulässiger Druck: PS 25 bar
Anschluss: Gasbehälter: AG 3/4 NPT
Tauchrohr: IG 3/4 x 28 UN
Ausgang: IG 3/4 NPT
Temperaturbereich: -20 °C bis +65 °C
Werkstoff Gehäuse: Messing (CW617N bzw. CuZn40Pb2)
Ventilkennwert Einheitsdurchfluss: k_v = 139 l/min nach EN 60534-2-1
